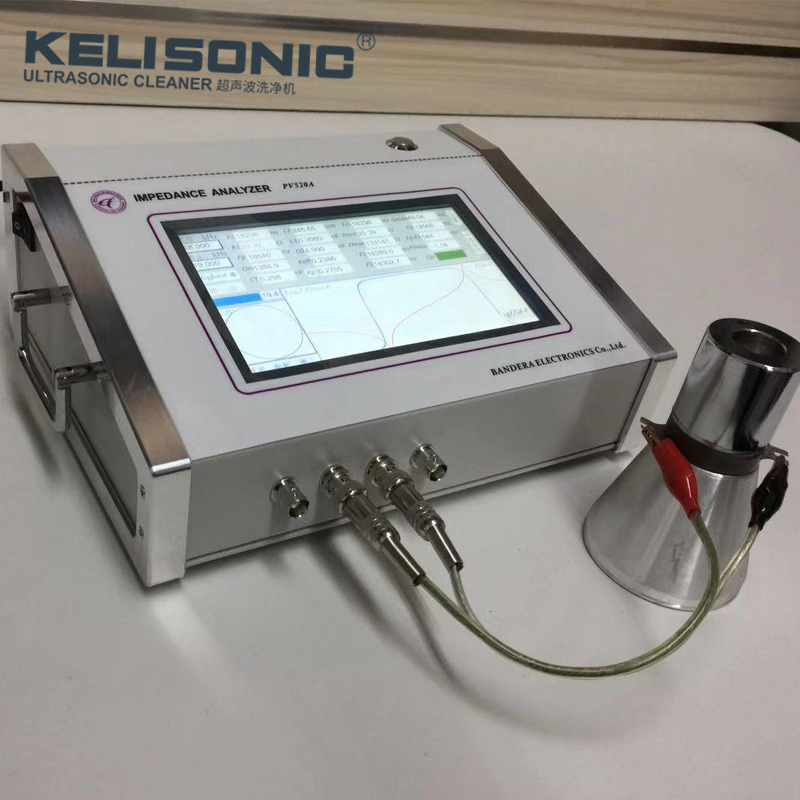

超声波阻抗分析仪

超声波元件分析仪是专用于压电超声器件和设备的检测综合性解决方案
产品参数
专业表面前处理清洗设备生产商 —— 提供工业清洗机整体解决方案
产品主要特征：
●   便携手持式，尺寸仅有 24cm*14cm*(前 5cm 后 10cm)，重量仅有 1.95千克。

●   超大 7 寸触摸屏，一次显示全部参数和导纳圆图以及对数图，更直观。
●   全屏触摸，无需物理按键，操作直观人性化，使用极为简单。

●   超快测试速度，每秒测试 200 点。
●   标准四端测试。
●   可以分析电阻、电容、电感等一切电子元器件。
●   大测试频率范围为：100Hz~5MHz。
●   可以选配压电陶瓷治具，测试各类压电陶瓷晶片。

产品型号与规格：

规格

性能

PV520A-S

PV520A-T

PV520A-V

产品特点

便携式，全屏触摸屏，7.8 寸屏

尺寸

长 24cm，宽 19cm，前高   5cm、后高 10cm

频率范围

1KHz￣1MHz

1KHz￣3MHz

1KHz￣5MHz

测量指标

所有参数、图形

基本精度

< 0.1%

测量速度

5 秒/件（1000 点扫描）

频率精度

±10ppm

相位分辨率

0.15 度

环境温度

10～40 摄氏度

阻抗范围

1Ω～1MΩ

频率步进

0.1Hz～任意

供电

AC100V～AC250V，50～60Hz, 30W

产品介绍
专业表面前处理清洗设备生产商 —— 提供工业清洗机整体解决方案
超声波阻抗分析仪
一、仪器概述
超声波阻抗检测仪，又叫做超声波频率测量仪，超声波换能器参数分析仪，超声波换能器阻抗测试仪，超声波性能分析仪，本仪器由硬件和软件两部分构成。
超声清洗机的生产和加工：振动子的选择要求其振动性能尽可能一致（带宽、 品质因数、谐振阻抗、动态阻抗）。在导纳圆图上，尽可能没有寄生圆或在谐振点附近 没有寄生圆。可以对换能器的制造、来料检验、粘结后的换能器、清洗机进行阻抗特性分析和测量。
清洗机的整机测量可以标定机器的谐振阻抗和静电容，以便匹配电源， 可以分析其新的谐振点、注水后的阻抗、电容及整机的振动模态的特性。
超声波阻抗分析仪主要用于超声换能器、超声变幅杆、压电陶瓷、电容和电感等器件的性能测量，是对超声设备进行阻抗扫描和特性分析的便捷工具之一，无论您到哪里，均可以快捷方便地测试器件的参数特性，并且可以随即远程分享。

对于超声波测量而言，最重要的是导纳圆图、对数图这两个图形（这两个图形是判别合格的主要方法），以及十多个参数：谐振频率Fs、最大电导Gmax、带宽F2-F1、反谐振频率Fp、品质因数Qm、自由电容CT、动态电阻R1、动态电感L1、动态电容C1、静态电容C0、有效机电耦合系数Keff。超声元件分析仪PV520A 系列产品适用对象为各类超声器件测量，包括：压电陶瓷、换能器、超声清洗机、超声塑焊机、水声、磁致伸缩材料、超声粉碎机、超声雾化、超声洁牙、倒车雷达、超声测距、超声乳化、超声除垢、超声马达，以及其他一切用到压电和超声的器件和设备。
