型号 |
谐振频率 |
静态电容 |
谐振阻抗 |
外型尺寸 |
功率 |
绝缘阻抗 |
|
（KHz） |
(PF) |
(Ω) |
直径×高度 |
（Ｗ） |
(2500DC) |
|
|
kelisonic-3540 |
40±0.5 |
4200±10% |
≤20 |
45×55 |
50 |
≥1000M |
|
kelisonic-3825 |
25±0.5 |
4800±10% |
≤20 |
58×76 |
60 |
≥1000M |
|
kelisonic-3828 |
28±0.5 |
4800±10% |
≤20 |
59×68 |
60 |
≥1000M |
|
kelisonic-3840 |
40±0.5 |
4800±10% |
≤20 |
48×44 |
60 |
≥1000M |
|
kelisonic-3868 |
68±1.5 |
5100±10% |
≤20 |
50×65 |
60 |
≥1000M |
|
kelisonic-3880 |
80±1.5 |
4200±10% |
≤25 |
40×54 |
60 |
≥1000M |
|
kelisonic-38100 |
100±1.5 |
5100±10% |
≤25 |
40×54 |
60 |
≥1000M |
|
kelisonic-38120 |
120±1.5 |
5100±10% |
≤25 |
40×54 |
60 |
≥1000M |
|
kelisonic-38132 |
132±1.5 |
4200±10% |
≤25 |
40×54 |
60 |
≥1000M |
|
kelisonic-38170 |
170±3 |
5100±10% |
≤25 |
62×42 |
60 |
≥1000M |
|
kelisonic-4525 |
25±0.5 |
7800±10% |
≤20 |
68×76 |
80 |
≥1000M |
|
kelisonic-4528 |
28±0.5 |
7800±10% |
≤20 |
67×67 |
80 |
≥1000M |
|
kelisonic-5025 |
25±0.5 |
9000±10% |
≤20 |
67×80 |
100 |
≥1000M |
|
kelisonic-5028 |
28±0.5 |
9000±10% |
≤20 |
67×67 |
100 |
≥1000M |
|
kelisonic-25200 |
200±3 |
2600±10% |
≤35 |
30×35 |
25 |
≥1000M |
|
kelisonic-3825 |
25±0.5 |
3800±10% |
≤20 |
58×76 |
60 |
≥1000M |
|
kelisonic-3828 |
28±0.5 |
3800±10% |
≤20 |
59×68 |
60 |
≥1000M |
|
kelisonic-3833 |
33±0.5 |
3800±10% |
≤20 |
48×61 |
60 |
≥1000M |
|
kelisonic-3840 |
40±0.5 |
3800±10% |
≤20 |
48×51 |
60 |
≥1000M |
|
kelisonic-4520 |
20±0.5 |
5200±10% |
≤20 |
67×95 |
80 |
≥1000M |
|
kelisonic-4525 |
25±0.5 |
5200±10% |
≤20 |
68×76 |
80 |
≥1000M |
|
kelisonic-4528 |
28±0.5 |
5200±10% |
≤20 |
67×67 |
80 |
≥1000M |
|
kelisonic-5025 |
25±0.5 |
6500±10% |
≤20 |
67×80 |
100 |
≥1000M |
|
kelisonic-5028 |
28±0.5 |
6500±10% |
≤20 |
67×67.5 |
100 |
≥1000M |
|
kelisonic-5040 |
40±0.5 |
6500±10% |
≤20 |
67*54 |
100 |
≥1000M |
|
kelisonic-28/40 |
28/40±0.5 |
3800±10% |
≤30 |
65×70 |
60 |
≥1000M |
|
kelisonic-28/40 |
28/40±0.5 |
5200±10% |
≤30 |
65×70 |
60 |
≥1000M |
注：前盖安装面如是需要螺钉安装的，螺孔尺寸均（直径*牙距*深度）为M10*1.0*10
超声波换能器”，俗称“超声波振子”或“超音波振荡子”,对于超声波清洗应用类，称为“超声波清洗换能器”。超声波清洗换能器一般采用喇叭型复合阵子结构（属兰杰文振子结构），它由前、后金属盖板、压电陶瓷晶片、预应力螺杆、电极片、和绝缘套管组成。施加合适的预应力，换能器在大功率、高振幅的条件下具有良好的机电转换效率。 超声清洗正是通过换能器产生的超声波振动，在水中发生空化效应所产生的瞬间高压空泡，冲击被清洗物而达到良好的清洗效果。超声波清洗换能器属连续工作的中功率型换能器，一般以连续工作的平均值来计算与恒量其功率大小。
超声波换能器采用不同的压电材料说明：
黑色压电陶瓷晶片为P4系列，此类压电材料属中等功率发射型材料，具有收发双重特性，有着教低的介电损耗和教高的机械品质因数，主要应用于超声清洗，超声雾化等方面.
黄色压电陶瓷晶片为P8系列，此类压电材料属于大功率发射型材料，主要特点机械品质因数高，稳定性好，非常低的介电损耗，特别适用于制作大功率发射用超声换能器。广泛应用于超声焊接、超声乳化、超声抛光、超声清洗等方面.
不同PZT压电陶瓷换能器的比较：
1.黄色压电陶瓷片组装的换能器电容量变化绝对值低，强场损耗�。蚨喽杂谙嗤那呗范裕⑷攘康汀⑷任榷ê�。水花表现为对清洗负载变化稳定，冲击大，属中规中矩型。
2.黑色晶片的换能器机电耦合系数高，居里温度高，因而电声转换效率高。且比其他采用一般P4系列的产品具有更高的稳定性和较高的耐温。水花表现为水柱高，空泡手感丰富，但对清洗负载变化灵敏度高。
3. 使用场合（建议）：高频（如40K以上）或小功率换能器（60W以下）采用黑色晶片组装的换能器，低频或大功率换能器采用黄色晶片组装的换能器。

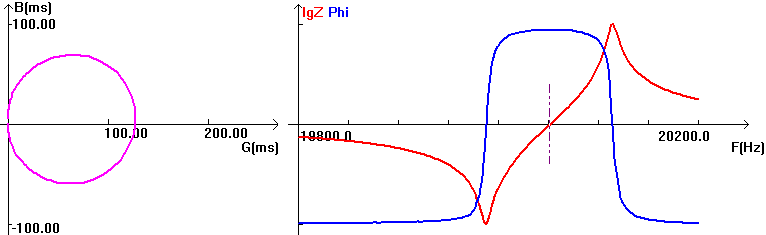

不同的超声波换能器测试样图说明：
